Çatı Paneli

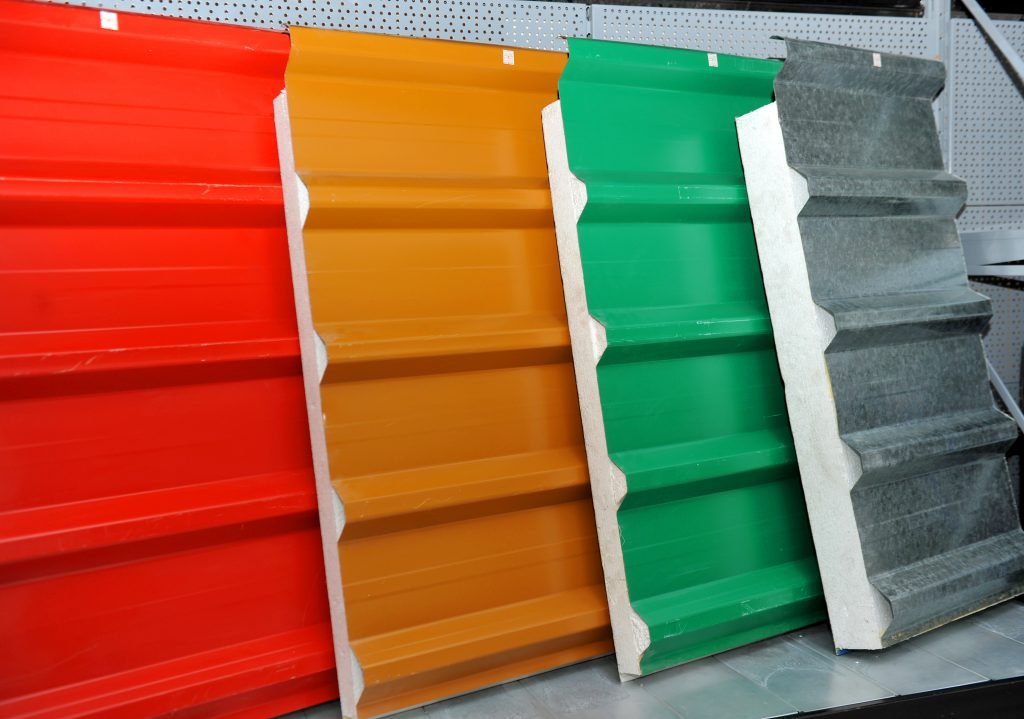

Yüksek yangın dayanımı, ses ve ısı yalıtımı için üretilmiş, her iki yüzü boyalı galvanizli sac kaplı, mineral yün yalıtımlı çatı panelidir.

Taşyünü dolgulu paneller, yangın riski yüksek fabrika binalarında, karton üretim tesislerinde, boya üretim tesislerinde, askeri binalarda, yangına dayanıklı olması istenilen binalarda çatı cephe kaplaması olarak ve ara bölmelerde, duvarlarda, tavanlarda, endüstri yapılarının kaplamasında kullanılır.

Taşyünü dolgulu paneller, iki tarafı boyalı galvanizli sacın çeşitli kalınlıklarda ve arası A1 sınıfı (DIN 4102) yanıcı olmayan taşyününden oluşur. Her üç katman birbirine özel metotlarla ‘’Continious Process’’ (kesintisiz üretim) hattında yapıştırılarak sandviç panel oluşturulur.

Isı yalıtımı, ses yalıtımı, akustik düzenleme ve yangın yalıtımı maksadıyla kullanılır.

Kullanım sıcaklığı -50/+750 C arasındadır.

Sıcağa ve rutubete maruz kalması halinde dahi boyutlarında bir değişme olmaz.

Zamanla bozulmaz.

Çürümez.

Küf tutmaz.

Korozyon ve paslanma yapmaz.

Mineralyün izolasyonlu cephe panelleri teknik ve estetik açıdan projelendirmelerde kolaylık sağlayacak alternatifler sunduğu gibi, yangına karşı güvenilirliği ile tercih edilen.malzemelerdir.

A yanmazlık sınıfı mineralyün izolasyon tabakası otomatik olarak dilimlenerek, liflerin panel yüzeyine dik olarak çevrilmesiyle panelin basınca karşı dayanımı arttırılmaktadır. Paneller projesine göre yatay veya dik olarak kullanılabilmektedir.

Taşyünü izoleli çatı ve cephe kaplama panellerinde kullanılan izolasyon malzemeleri (taşyünü) otomatik olarak dilimlenerek, panel içine elyaf yünü dik olarak yerleştirilir. Böylece panelin mukavemeti arttırılmış olur. Dilimlenen ve çevrilen her levha panelde kırılmayı engelleyecek şekilde şaşırtılarak yerleştirilir. Taşyünü dolgulu paneller kesintisiz panel üretim hattında üretilmektedir.

Taşyünü Panel İçin Yapı Fiziği Değerleri
Panel Kalınlığı (mm)	50			75			100
U Değerleri (W/m2K)	0,60			0,41			0,31
Ses Yalıtımı (dB)	32			34			37
Taşyünü İzolasyonlu çatı Paneli İçin Maksumum Açıklık Değerleri (L/150 Seim şartına Göre, 80 kg/m2 Rüzgar Basıncı İçin)
Metal Kalınlığı		0.5+0.5 mm glv. sac				0.6+0.5 mm glv. sac
Panel Kalınlığı (mm)		5	75		100	50		75	100
AÇIKLIK L (m)		3,40	4,60		5,20	3,50		4,80	6,00

Panelin Yapısal Değerleri İç ve Dış Yüz Metal Tipleri:
a) Galvaniz Sac: 0.40 – 0.50 – 0.60 – 0.70 mm
b) Alüminyum: 0.50 – 0.60 – 0.70 mm

Boya özellikleri: Polyester, PVDF, Plastizol, Antibakteriyel. İstenirse boyayı, nakliye ve montaj esnasında oluşabilecek hasarlardan korumak için polietilen folyo kullanılabilir.

Boya Seçenekleri: RAL kataloğu renkleri

İzolasyon Yoğunlukları:
Taşyünü: 80 – 100 – 110 – 150 kg/m3
İzolasyon Kalınlıkları: 5 – 6 – 7,5 – 8 – 10 – 12 cm

Çatı Panelleri

Mineralyün izolasyonlu paneller, aleve karşı gösterdiği direnç nedeniyle yüksek yangın güvenliği istenilen binalarda özellikle tercih edilmektedir. A yanmazlık sınıfı mineral yün izolasyon tabakası, mineral dış kaplamaları ile yangına dayanıklı kompozit bir sistem olan çatı ve cephe panelleriyle ses ve ısı yalıtımında üstün avantajlar sağlanmaktadır. Mineralyün (taşyünü) otomatik olarak dilimlenerek, liflerin panel yüzeyine dik olarak çevrilmesiyle panelin basınca karşı dayanımı arttırılmaktadır.

Taşyünü Panel İçin Yapı Fiziği Değerleri Panel Kalınlığı (mm) 50 75 100 U Değerleri (W/m2K) 0,60 0,41 0,31 Ses Yalıtımı (dB) 32 34 37 Taşyünü İzolasyonlu Çatı Panel İçin Yük Taşıma Değer Tablosu (L/200 sehim şartına göre) METAL KALINLIĞI PANEL KALINLIKLARI AŞIK ARALIĞI P=kg/m2 1 1,5 2 2,5 0.5+0.5 mm glv. sac 50 mm 1120 780 495 335 75 mm 1485 1265 788 536 100 mm 18700 1050 1000 750

Panelin Yapısal Değerleri

İç ve Dış Yüz Metal Tipleri: a) Galvaniz Sac: 0.40 – 0.50 – 0.60 – 0.70 mm b) Alüminyum: 0.50 – 0.60 – 0.70 mm   Boya özellikleri: Polyester, PVDF, Plastizol, Antibakteriyel. İstenirse boyayı, nakliye ve montaj esnasında oluşabilecek hasarlardan korumak için polietilen folyo kullanılabilir.   Boya Seçenekleri: RAL kataloğu renkleri
